Карта-схема, г. Крымск. Зеленым цветом показаны затопленные участки, выявленные по спутниковым данным, полученным 8-12 июля 2012 г.), синим – общий район затопления. В качестве подложки использован снимок SPOT 4 за 10.05.12


Области интенсивного выпадения осадков (светло-серого тона) в районе Новороссийск – Геленджик. Снимок RADARSAT-1, дата съемки 6 июля 2012 г. © MDA, ИТЦ «СКАНЭКС»

Неберджаевское водохранилище. Слева: архивный снимок со спутника IRS. По центру: снимок RADARSAT-1, дата съемки 6 июля 2012 г © MDA, ИТЦ «СКАНЭКС». Справа: снимок RADARSAT-1, дата съемки 9 июля 2012 г © MDA, ИТЦ «СКАНЭКС».

Снимок MODIS AQUA (NASA LANCE Web Mapping Service), дата съемки 6 июля 2012 г.

Снимок NOAA-19, дата съемки 6 июля 10:26 UTC 2012 г. © NOAA, ИТЦ «СКАНЭКС»

Снимок NOAA-19, дата съемки 7 июля 10:16 UTC 2012 г. © NOAA, ИТЦ «СКАНЭКС»

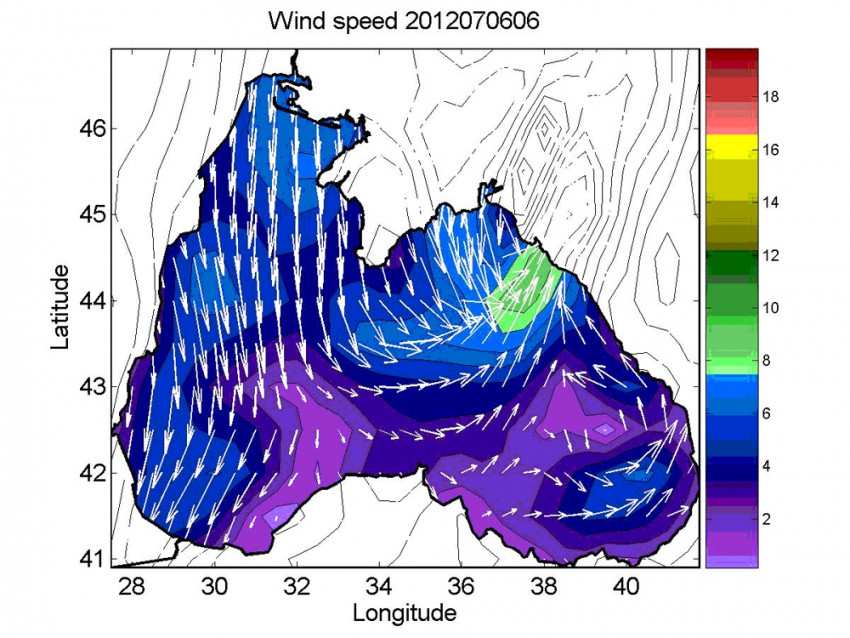

Поле ветра на 06:00 GMT 06072012 данные NOAA GFS (dvs.net.ua/mp)

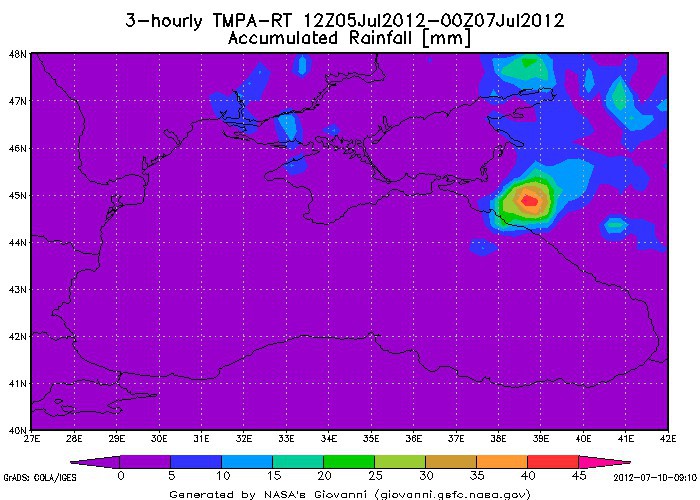

Спутниковые данные о интегральных осадках за 6 июля дают величину более 45 мм, NASA

Оползни в долине реки Неберджай в 500 м от Неберджаевского водохранилища. Снимок EROS B, дата съемки 16 июля 2012 г. © ImageSat, ИТЦ «СКАНЭКС
(это о чем Комсомольская правда писала)

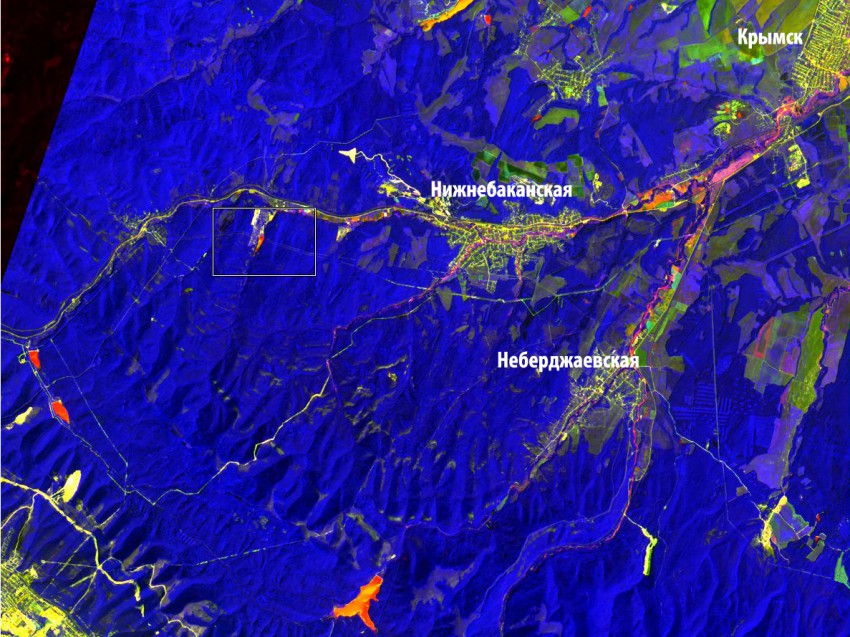

Мультивременной синтез изображений SPOT 4 и SPOT 5. Синий цвет — лесная растительность. Желтый — городская застройка. Оттенки красного — измененные в результате паводка территории. Площадь Неберджаевского и Атакайских водохранилищ значительно не изменилась. Рамкой выделен обмелевший пруд. © SpotImage, ИТЦ «СКАНЭКС»

Карта вероятностей изменений по данным анализа мультивременной съемки изображений SPOT 4 и SPOT 5. Изменение связаны с последствиями паводка (зоны затопления и нарушения растительности). © SpotImage, ИТЦ «СКАНЭКС»

Изменение площади пруда, расположенного в 5 км от станицы Нижнебаканская

В результате анализа обнаружено значительное обмеление пруда, расположенного в 5 км выше станицы Нижнебаканская. По данным интернет-источников, пруд находится на притоке р. Баканка и использовался для разведения рыбы в интересах расположенной поблизости зверофермы. Размеры пруда до обмеления составляли примерно 475 м в длину и 95 м в ширину, площадь — 0,045 кв.км. На снимке от 10 июля площадь составила уже 0,025 кв.км, т.е. сократилась почти вдвое, обозначились отмели. Обмеление пруда подтверждается и данными радарной съемки от 8 июля.

Воздействие водных потоков на территорию севернее пруда до р. Баканка, где расположены дороги и здания. Снимок EROS B, дата съемки 16 июля 2012 г. © ImageSat, ИТЦ «СКАНЭКС»

Район размещения сил и средств оперативной группы МЧС РФ. Сравнение данных QuickBird от 09.07.2012 (слева) и EROS B от 16.07.2012 (справа), © DigitalGlobe, ImageSat, ИТЦ «СКАНЭКС»

Город Крымск, затопленная территория. Снимок QuickBird, дата съемки 9 июля 2012 г. © DigitalGlobe, ИТЦ «СКАНЭКС»



Взято тут ИТЦ Сканекс

Видео с вертолета 21.07
