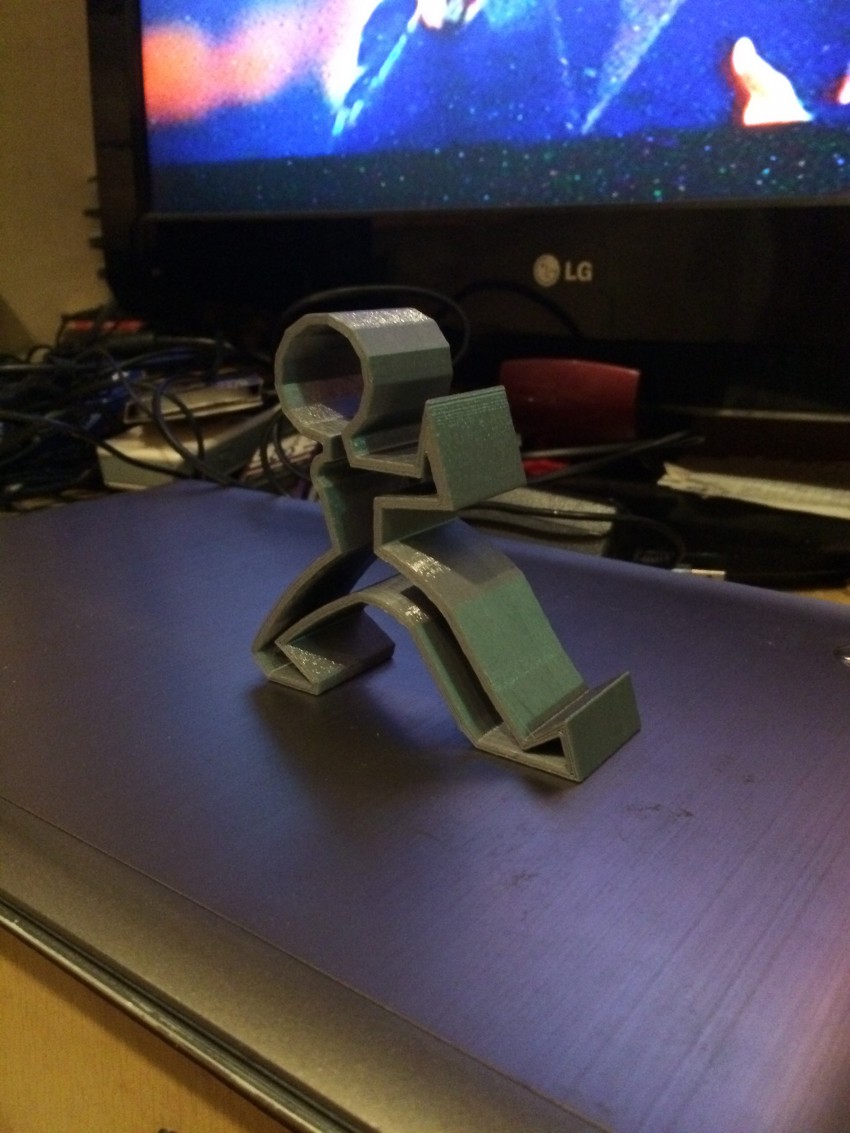

Собирался делать 1000х2000х1200 На базе движком NEMA23 Логику приготовил, рельсы взял, осталось варить станину. Расчет на 30 микрон, но возможно с такими размерами придется жертвовать качеством прибегая к установке здоровых сопел) Сейчас до 30 микрон поднял один принтер из двух, но время печати малой подставки выросло в 6 раз.
Если реализуешь, это будет мега проект, но для такой камеры меньше 100 делать не стоит.
Для бампера и вообще ниже разрешение сделать можно.
30 микрон это здорово.
По пластику больше расположен к АБС, по этому учел короб для принтера. Сквозняки то он не любит. Короче АБС — ТОЛЬКО ХАРДКОР) Еще обратил внимание на ABS-PS но еще не пробывал. Вечером намотаю с него нитку ( экструдер как раз доделал) Посмотрим)
Подогреваемую надо и для PLA, иначе задирает((( Если мелочь, то прокатывает, но если более 50мм объект, надо снизу греть градусов до 40 (Это PLA) и до 110 (ABS)
Например, хочу сделать уменьшенную настольную (сувенирную) статуэтку-копию скульптурной композиции «Мацеста» работы И.Я. Гуслевой, что находится на пересечении Курортного и Чалтенхема. Насколько это реально, насколько сложнее по сравнению с получением 2Д фотографии?
Есть доступ к бытовому сканеру, объекты до 2 метров. Можно попробовать отсканировать частями и склеить, с последующей обработкой 3д модели, но это серьезная, в общем работа и результат нельзя гарантировать, только опытным путем проверить :) В идеале мощный 3д сканер решит этот вопрос без проблем. Хотя там есть определенные проблемы с доступностью, так как она на склоне и облет модели ограничен.
В общем понятно, гемор тот еще (да и цена вопроса тоже). Пока проще и дешевле руками по фотографиям пластилиновую модель сделать и по ней сформовать гипсовую форму для отливки
Не идите на компрмисы!
Это может стать (должно) для вас сложным, но важным делом! Нужно сделать качественную 3Д оцифровку. Потом можно изготовит миниатюру, но это мелочи. Главное — будет сохранена 3Д модель! Памятник с годами неизбежно разрушается, вообще всякое может случиться. А тут будет объемный чертеж и всегда можно восстановить скульптуру в будущем!
Подумайте!
С точки зрения 3d моделирования здесь лицо и шея как раз таки самое простое. Сфоткал в профиль и анфас и NURBS-кривыми вытянул. С камнем посложнее — рельеф каждого в отдельности носит хаотичный характер со множеством граней и поверхностей. Можно добиться лишь примерного совпадения. Способ трудоемкий, но зато самый дешевый.
Конечно проблемнее, чем фото человека сидячего в кресле (данная фотка выше) Но если воспользоваться автовышкой, и отсканировать полностью действующий монумент, то не особо геморно, Если Вас интересует только видимая лицевая сторона, достаточно встать напротив ее и снять скан, но тогда задняя и верхние части придется затягивать вручную ( без рельефа) Есть еще один вариант, оцифровка по 3D фото, но опять-же придется равномерно фотографировать монумент.
Например, хочу сделать уменьшенную настольную (сувенирную) статуэтку-копию скульптурной композиции «Мацеста» работы И.Я. Гуслевой, что находится на пересечении Курортного и Чалтенхема.

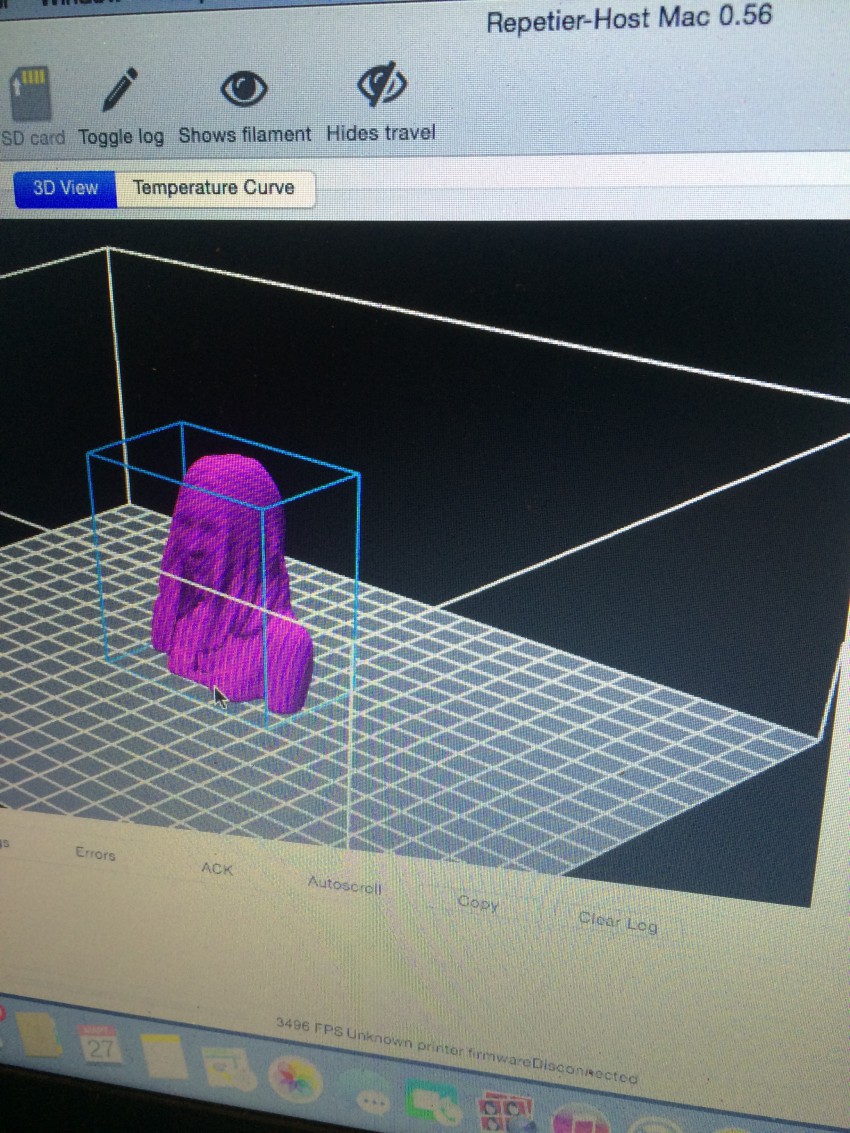

Только пока цена на них ООооочень виртуальная) Конечно до качества там далеко) Но если заниматься дизайном и совершенстве знать софт — autoCAD, archiCAD да и тот-же Компас-3D, то можно ограничится и таким сенсором. Делали шестеренку на автоматическую дверь автобуса, и все удалось спокойно отсканировать) Вот еще фото)
Тоже верно) Но на тот момент( когда печатал) все не мог грамотно рассчитать кол-во шагов на мм. Приходилось дорабатывать напильником) но самая первая версия была именно отсканирована и потом уже отредактирована)
Молодцом! Так держать!
Блин, в молодости мечтал сделать робота (или часть, руку например). Придумал систему сервоприводов (пневматика либо электро). А сейчас все эти компоненты уже готовые есть. Было бы желание.
А сейчас времени нет уже, если проект и возникает — то сугубо продиктованный жизнью, не до хобби уже…
Большое спасибо) Как говорится Вашими молитвами, нашей работой) Вы абсолютно правы) С работой времени не хватает особо, но пробиваемся) Еще раз большое спасибо)
:)))))
Можно коммерческую составляющую подключить сюда — веселей пойдет.
Периодически у людей будет возникать потребность что-то напечатать (у меня друг как то спрашивал есть ли в Сочи такая печать). А дальше люди распрбуют что это такое и отбоя от клиентов не будет)))
зер гут!!!
Есть ведь умельцы у нас в городе
Так держать, выкладывай побольше своих работ — уверен на этой теме ты поднимешься и сможешь зарабатывать достойно
Спасибо) Но дело не в вале заказов) Пока нет конкретики, для меня это недоделанная машина) Слишком много меня не устраивает пока в этом принтере. Технология — да, работает. Но чтобы выйти на рынок, нужно добиться стабильности. Как минимум научится рисовать 3D модели, чего я пока не могу в совершенстве. Тема хорошая и как бизнес тоже будет работать, но позже) Для этого собственно запостил это все) В 2 руки это не реально.
Приветствую! есть потребность для печать миниатюрных моделей корпусов кораблей 18-19 веков для будущей настолки-варгейма. (модели корпусов в масштабе ок.1/1000, т.е. длина корпуса от 30 до 80 миллиметров при ширине от 10 до 20 мм.....) Сам моделирую в Скетче и Максе. У меня возникли вопросы по минимальным допускам по оптимальным для адекватной печати размерам деталей/отверстий в моделях для печати:
-Какая допускается минимальная толщина стенки модели при высоте 1-2 см?
-Какой допустимый минимальный диаметр (ширина) отверстия сможет выполнить принтер на модели?
-Какое количество полигонов оптимально для модели с габаритами 30-100х10-20х5-15мм (Длина х Ширина х Высота в миллиметрах)?
Для наглядности, в субботу могу выслать на Ваш суд рабочий эскиз-макет модели или, что лучше рабочий файл в .stl
Спасибо
Прости, что поздно отвечаю, возможно уже и не нужно, но отвечу.
Зависит от нагреваемой панели и диаметра сопла. Самое мелкое, что печатал, были пуговицы))) На 3-х нынешних принтерах платформа 21 см в кубе, большой 90 см в кубе еще готовлю)
Спасибо за ответ! На самом деле все еще актуально. У меня была проблема с конвертацией файлов в .stl (разваливались они). Недели через 2-3 будет готов окончательный файл модели (393 мм х 55 мм х 12 мм) — это корпус модели линкора по ватерлинию в масштабе 1/700. Потребуется помощь в его правильном делении на 2 части и, естественно, услуга по печати)). Такие дела.
минимальные (рекомендуемые) размеры такие:
минимальная толщина слоя = 0.1мм
минимальная толщина стенки ~0.2мм (желательно >= 0.4мм)
минимальный диаметр отверстия ~0.4мм
кол-во полигонов может быть любое (при очень большом кол-ве полигонов просто растет размер файла)
для печати необходим файл в формате .STL
Спасибо Вам за обстоятельный ответ. Вот насчет .skp формата как раз… Вы, случаем не MechLabом конвертируете? Просто, или я где-то косячу, или одно из двух… но в ML конвертере он мне на огромную кучу «утечек» тыкает и не хочет ЭсТэЭлить ни в какую. Но, ежели у Вас будет время, я бы выслал skp файл, если получится вытащить из него «ровный» stl — я Ваш клиент! С Уважением, Павел.
Спасибо, приятно прочитать) Но большинство идей не мои) Свою версию еще доделывать буду года 4) Надеюсь построить и сделать патент))) Пока молчу об особенностях)

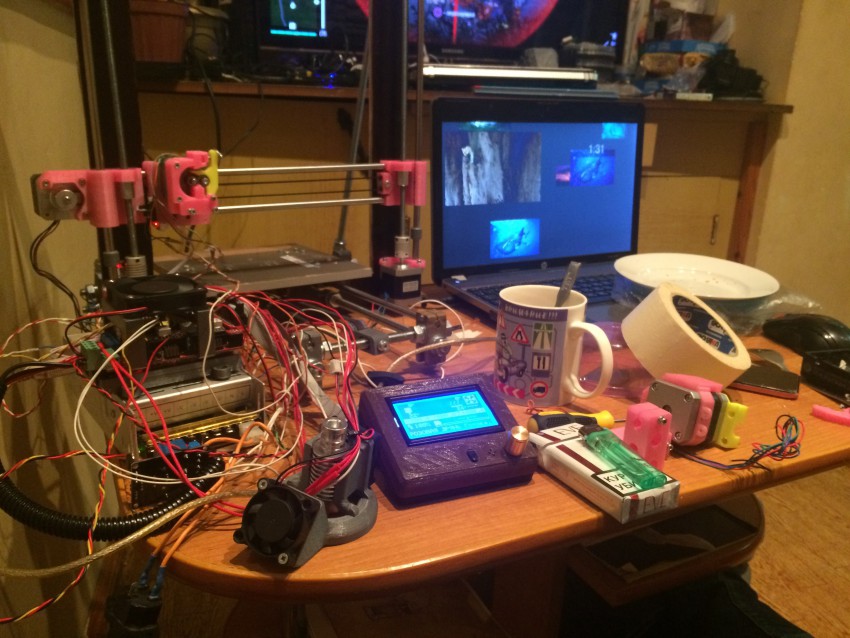

Пару месяцев собирал и настраивал 3D принтер Prusa i3 Steel
Могу выполнить заказы по 3D печати размером 200х200х180мм с толщиной слоя 0.1мм пластиками ABS и PLA
Для связи anton(собака)me-it.ru
